UP511 PROTOKORTIN KASAUSOHJE






Tässä on UP511 protokortin kasausohje. Se ei ole erityisen hieno, mutta välittää toivottavasti tarvittavan informaation.







Aloitetaan pikkukomponenteista.



1. 1 kpl Diodi 1n4148

D3 on se hassusti taiteltu diodi, 1n4148. Taittele se auki ja asenna paikalleen. Asennuspaikka on merkitty tavallisen diodin symbolilla. Piirrosmerkin viiva komponentin viivaa vasten.

Juottamisessa on tärkeää saada aikaan hyvä liitos. Lämmitä juotosta kunnolla mutta ei liikaa. Komponentit kestävät lämpöä hyvin, mutta eivät määrättömästi. Noin neljän sekunnin lämmitysaika per juotos on yleensä hyvä. Katkaise liiat komponenttien jaloista. Hienostelijat lämmittävät juotoksen jalkojen katkaisun jälkeen, sillä on teoreettisesti mahdollista, että juotokseen syntyy hiusmurtuma jalkaa katkaistaessa. Teollisessa tuotannossa yleensä ensin katkaistaan, sitten juotetaan.

2. 2 kpl Zenerdiodit C4V7PH 4.7 volttia

Viiva viivaa vasten.

3. Jumpperi Jmi levyn POHJAPUOLELLE. Tasoita jutotokset.

4. 2.2K vastus diodien 1n4148 ja zenerdiodin väliin.

Levylle on piirretty 10K vastus mutta 2K2 antaa paremman kellosignaalin.

  1. 47K vastus IC-piirin MAX232 päätyyn

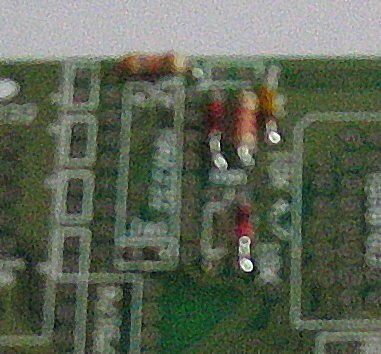

Tässä totaalisen surkea kuva, siitä näkee suunnilleen komponenttien sijoittelun... muista kuvista näkee paremmin.




6. Piirikanta MAX232 -piirille

Älä kolvaa vierekkäisiä nastoja peräkkäin ettei muovi sula.

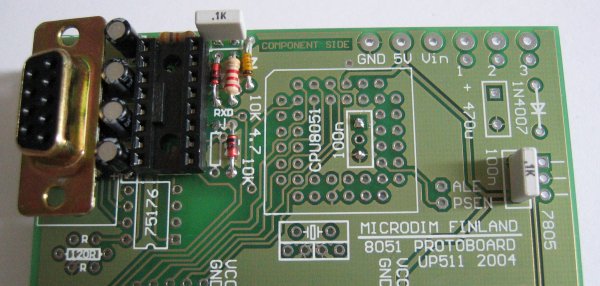

7. 4.7uF elektrolyyttikondensaattorit 4 kpl MAX232:n viereen.

Katso, että elkot tulevat oikein päin, levylle on merkitty plussat, elkoihin on miinus merkitty vaalealla viivalla.






8. RS-232 liitin (D9 naaras)

Tähän kuuluisi liitin, jossa on 90 astetta taivutetut pinnit, joten itse liitin tulisi siististi ja helppokäyttöisesti sivullepäin, mutta komponentteja hankittaessa olivat loppu joka paikasta. Jos onnistut saamaan sellaisen käsiisi, käytä ihmeessä sitä pussissa olevan sijaan tai käytä mekaniikkataitojasi ja asenna liitin sivuttain koska on paljon miellyttävämpää laittaa RS-johto kiinni sivulle päin olevaan liittimeen kuin pystyssä olevaan. Maailma on epätäydellinen paikka...

9. 10K vastus levyn alle.

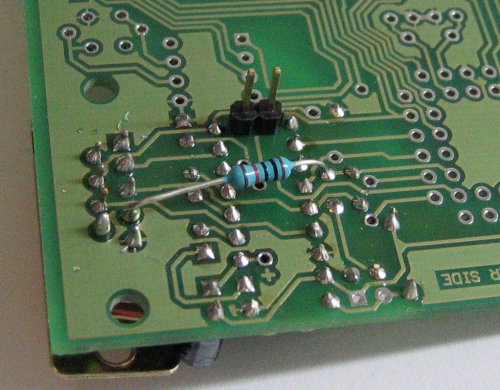

Levyssä on virhe, tietenkin siihen oli pakko tehdä yksi :-( , juottamatta jäänyt 10K vastuksen toinen jalka pitäisi mennä D-liittimen nastaan 4 (DTR) kun se meneekin levyllä nastaan 7 (RTS) jolloin PC-ohjelmointi ei toimi (suru). Asia korjataan juottamalla vastus levyn alle epäesteettisesti. Voi surua. Katso kuvasta, että vastus tulee oikeaan paikkaan, toinen koipi "oikealle paikalleen", RXD-tekstin lähelle, toinen D-liittimen nastaan 4. Asenna vastus hieman koholle ettei tule oikosulkuja.








10. 100nF suotokonkat 2 kpl ja CPU:n resettikonkka 1 kpl.

Yksi konkka tulee prosessorin ALLE, siis levyn POHJAPUOLELLE. Toinen tulee tavallisesti 7805 regulaattorin viereen.

CPU:n resettikonkaksi on piirretty 1 mikrofaradi, kenttäkokeissa ohjelmointi sujui nopeammin 100n konkalla, joten laitetaan resettikonkaksi (47K vastuksen vieressä) myös 100n. Asennussuunnalla ei ole väliä. Varo oikosulkuja (komponentin jalkoja joutuu taivuttamaan)






11. Kide 7.3728 MHz

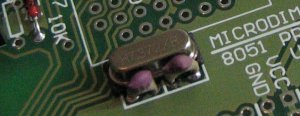

Hankitut kiteet on tarkoitettu latomakoneeseen, joten joudut taivuttamaan kiteen jalat pystyyn ennen asennusta. Älä poista suojamattoa, se on oikeastaan ihan hyvä koska se suojelee kidettä murtumiselta (jos kide on juotettu kovin tiukkaan, juottamisen aikana lämpölaajenneet koivet kutistuvat taas ja syntyvä jännite voi murtaa kristallin)

Jos prosessorista kaipaa lisää nopeutta, kiteen voi vaihtaa jopa 24 MHZ:iin, mutta 7.3728 MHz on varmatoiminen ja mm. siitä saa johdettua PC:n RS-232 -portin nopeudet aina 38.4 kbps asti.

12. Kiteen kondensaattorit, 2 x 33pF

Konkat on piirretty hiukan ahnehtien liian lähelle kidettä, oikosulkuvaaraa ei silti pitäisi olla.






13. Powerin puhdistuskonkka 470 uF.

220-mikroisia elkoja oli saatavilla, joten käytetään niitä. Konkan suuruudella ei ole suurta merkitystä, mitä suurempi konkka, sitä surkeamman laatuisesta sisääntulevasta sähköstä laite selviää. Kondensaattorin täytyy kuitenkin olla suurempi kuin levyn kaikki muut konkat yhteensä että regulaattorin ottopuolella on aina suurempi jännite kuin antopuolella.

Asennussuunnalla on merkitystä, plussa plussaa kohti tai haju voi olla hirveä konkan poksahtaessa. Miinus on merkitty konkassa.

14. Itsetuhon estodiodi 1N4007

Diodi on edellä asennetun konkan vieressä. Sen tarkoitus on suojella levyä sillä hetkellä kun päättää huomaamattaan kokeilla onko järkevä kytkeä käyttöjännitteet väärin päin. (päästää läpi vain oikein päin olevan jännitteen).

15. Regulaattori 7805

Asennetaan tekstipuoli prosessoriin päin, jäähypuoli ulospäin. Jätä komponentti korkealle mahdollisen jäähdytyslevyn asennusta varten. Nylje koivista tarvittaessa sivuleikkurilla hiukan viistettä pois jos mahtuminen reikiin tekee tiukkaa.








16. CPU-kanta.

ASENNA OIKEIN PÄIN, LOVI LOVEA KOHTI. Asennussuunta on helppo tyriä ja suunnilleen ainoa mahdoton korjattava asennusvirhe levyllä. Jos olet päättänyt olla luova ja asentaa komponentit eri järjestyksessä kuin tässä ohjeessa niin kolvaa ainakin CPU:n alle tuleva 100n konkka ennen kannan juottamista paikalleen.

Kolvaa kulmimmaiset nastat ensin niin kanta on helpompi saada suoraan. Älä käytä liikaa tinaa.

17. Virta (ja "AUX") -liitin.

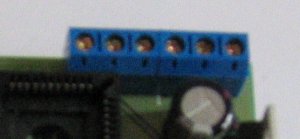

Kiinnitä kaksi kolmepiikkistä ruuvirimaa toisiinsa loveuksien avulla (Legot tulevat mukavasti mieleen). Kolvaa sitten levylle. Tekstit peittyvät ikävästi, mutta maailma on muutenkin epätäydellinen paikka. "1", "2", "3" -merkityt ruuviliittimet on tarkoitettu vapaaseen käyttöön, muut ovat käyttöjännitettä varten.






18. LCD-näytön kontrastin säätövastus

1K vastus voidaan asentaa jos käytetään kurssin perusmallia, Shenzen Tianman 16x1 -näyttöä. Muuten täytyy tehdä kunnollinen säädettävä kontrastijännite (kurssin asiaa). 1K antaa usein ihan kelvollisen tummuuden tekstille Tianman näytöllä. :)

19. LCD -näyttö.

Voi valintoja, voi valintoja. Näytön voi asentaa joko levyn alle tai yläpuolelle viereen. 90 astetta taivutetulla rimalla sivulle tai johdoilla kytkettynä mihin vain. Oma sovellus ratkaisee. Asenna näyttö piikkiriman tai johtojen avulla, nastat 1-14 kytketään. Huomaa, että teksti tulee näytölle siten, että kun teksti on oikein päin, liitin on ylöspäin eli liitin on näytön yläreunassa, ei alareunassa.

Koeta joka tapauksessa jättää regulaattorin ja näytön väliin niin paljon ilmatilaa kuin mahdollista. Regun voi taittaa vaakatasoon.








20. Virtalähde

Katkaise johto liittimen päästä ja kuori ruskeaa ja valkoista johtoa hieman esille. Ruskea on plussa ja valkoinen miinus. Juota johdonpäihin hiukan tinaa niin ne pysyvät paremmin kasassa.

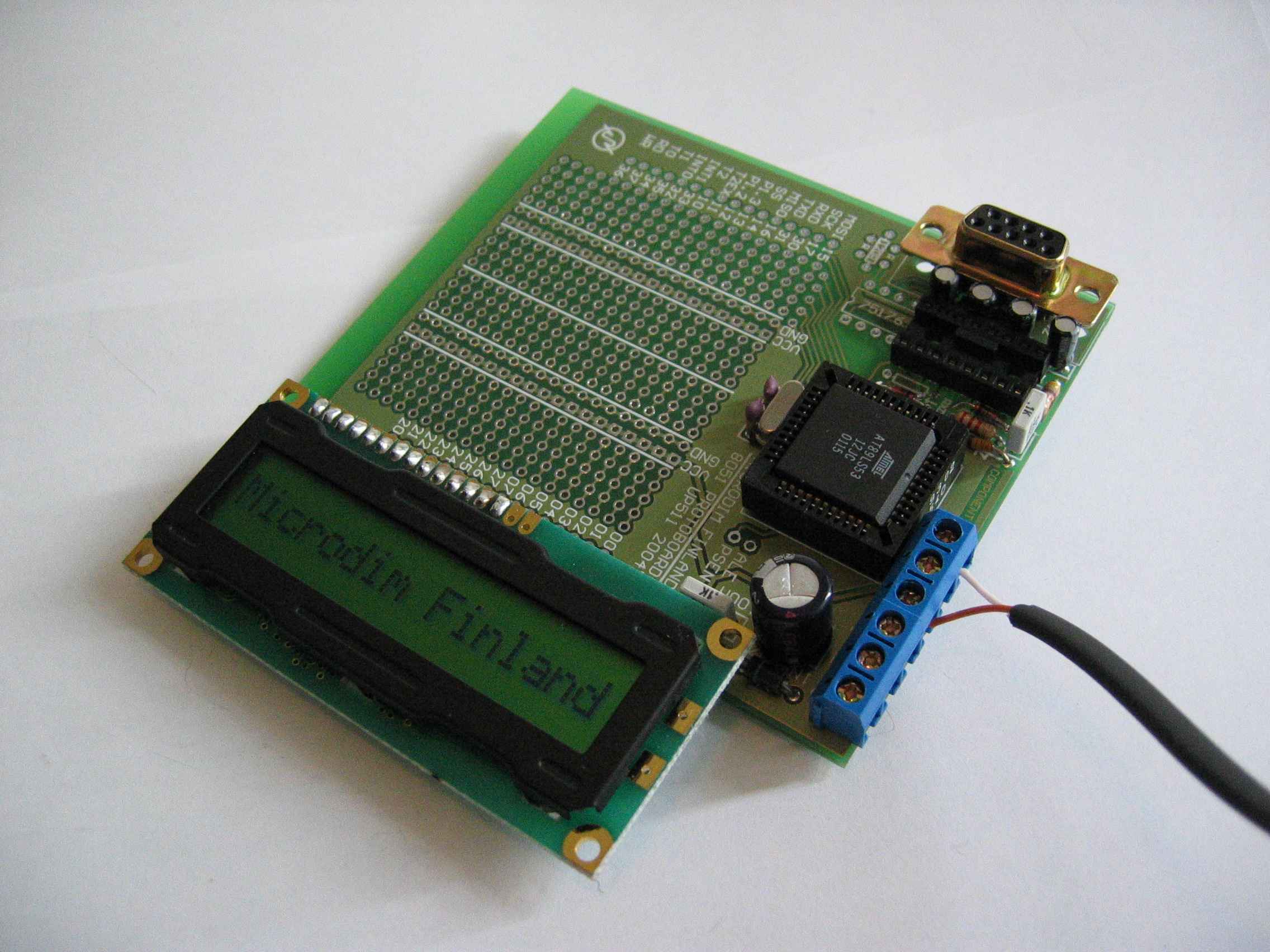

Levyn pitäisi nyt näyttää samalta kuin isossa kuvassa tekstin alussa, mutta ilman mikropiirejä.

Ennen, kuin painat mikropiirit kantoihinsa, kytke virta hetkeksi ja tarkista, että mikään kohta levyä (tai virtalähde itse) ei lämpene. Jos käytettävissäsi on yleismittari, mittaa käyttöjännite siniseltä liittimeltä, reunimmainen ruuvi on maa ja seuraavassa pitäisi olla tasan 5 volttia.

Ota sitten virtalähde irti ja paina IC:t paikalleen. Tekstin “Microdim Finland” pitäisi tulla hieman välkkyen näytölle. Jos niin tapahtuu, onnittele itseäsi asiaankuuluvin menoin.



Gurut huom! Alkuperäiset kuvat ovat hakemistossa samoin kuin sivun ensimmäinen, iso kuva. Tiedostot ovat nimiltään img_0166.jpg ... img_0179.jpg.
